　以前に、「CQ出版社 定本 トランジスタ回路の設計」の第5章の実習で、2SC5200と2SA1943を使ったAB級アンプを作ったのですが、あの時の押しの強い音をもう一度聴きたくて、作り直してみる事にしました。

以前作ったAB級アンプ

　この時は、負帰還を出力から掛けると発振したのでオペアンプの出力から掛けており、見よう見まねで電源フィルタ回路、レベルメータ回路及びスピーカー保護回路を追加して、結構大きめの回路になっていました。

　で、今回はというと、アンプ以外の回路は一切無しで、ボリュームをいつもの小型2連ボリュームからいいやつにしてみました。

東京光音電波 2CP601

　このボリュームは、東京光音電波の2CP601で、ブレッドボードで使えるよう、後ろは6ピン、前は4ピン（無接続）に加工してあります。

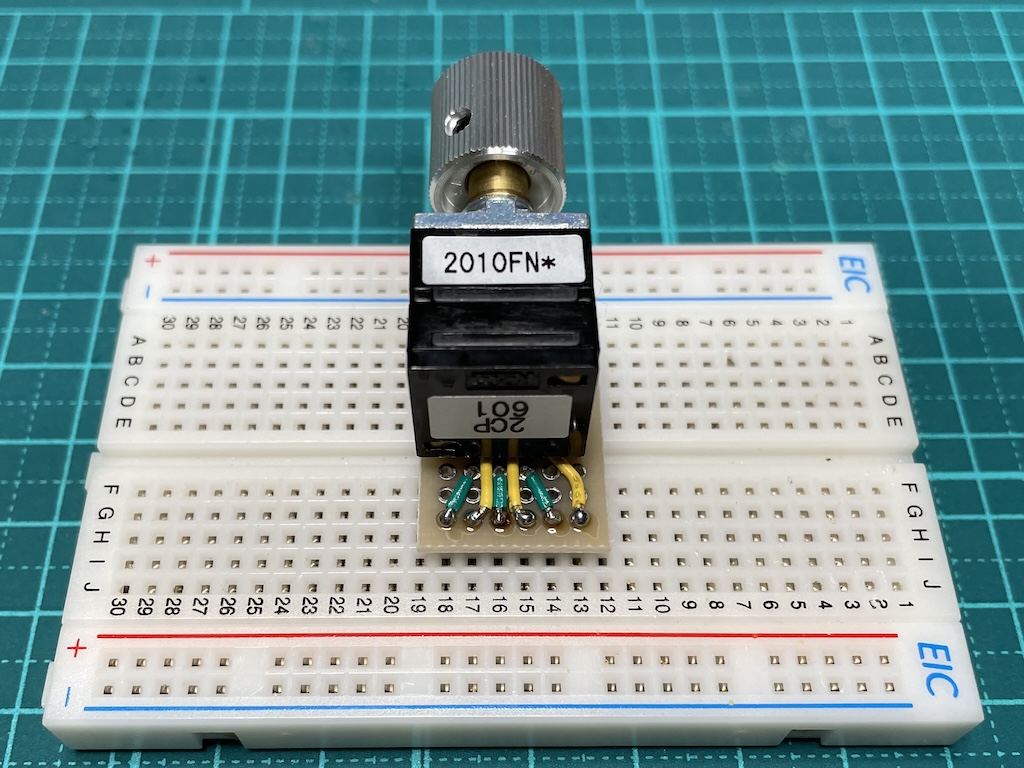

後ろから見たところ

　足のピッチは横2.5mm、前後4.5mmで、ユニバーサル基板にピッタリにならず3mmほど浮くので、そこを利用して配線しています。

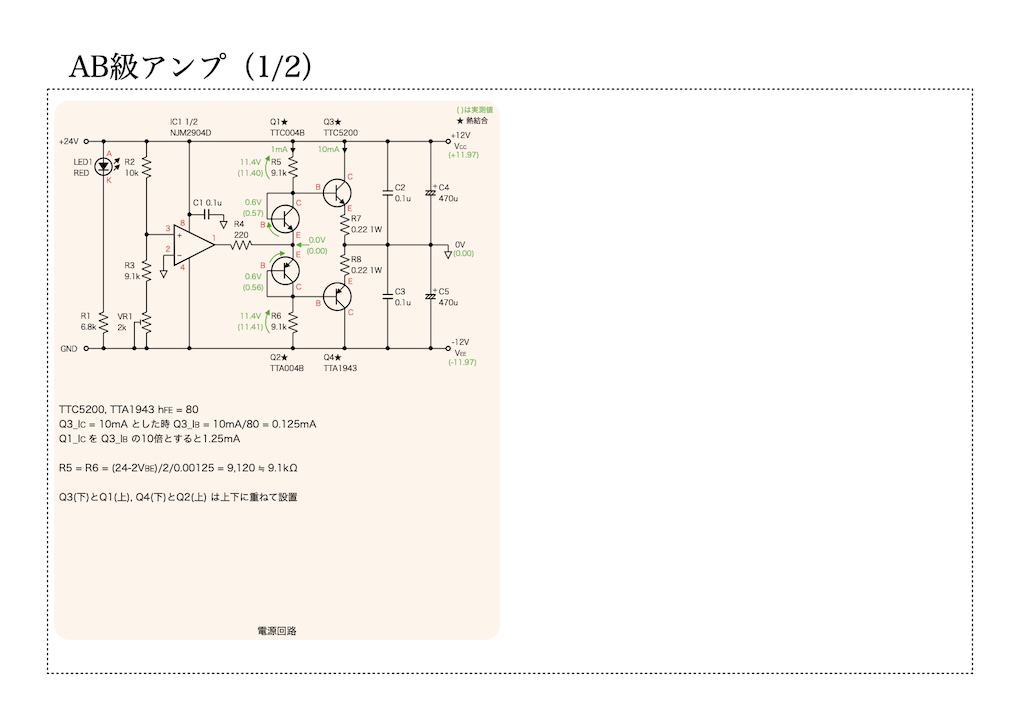

AB級アンプ（1/2）の回路図（PDFはこちら）


AB級アンプ（2/2）の回路図（PDFはこちら）

　以前作ったAB級アンプと基本的には変わらないのですが、負帰還を後ろから掛けていること、定電流回路を追加したこと、ダーリントンの入口に謎の位相補償回路（1000pFと100Ω）を追加したことが主な変更点です。

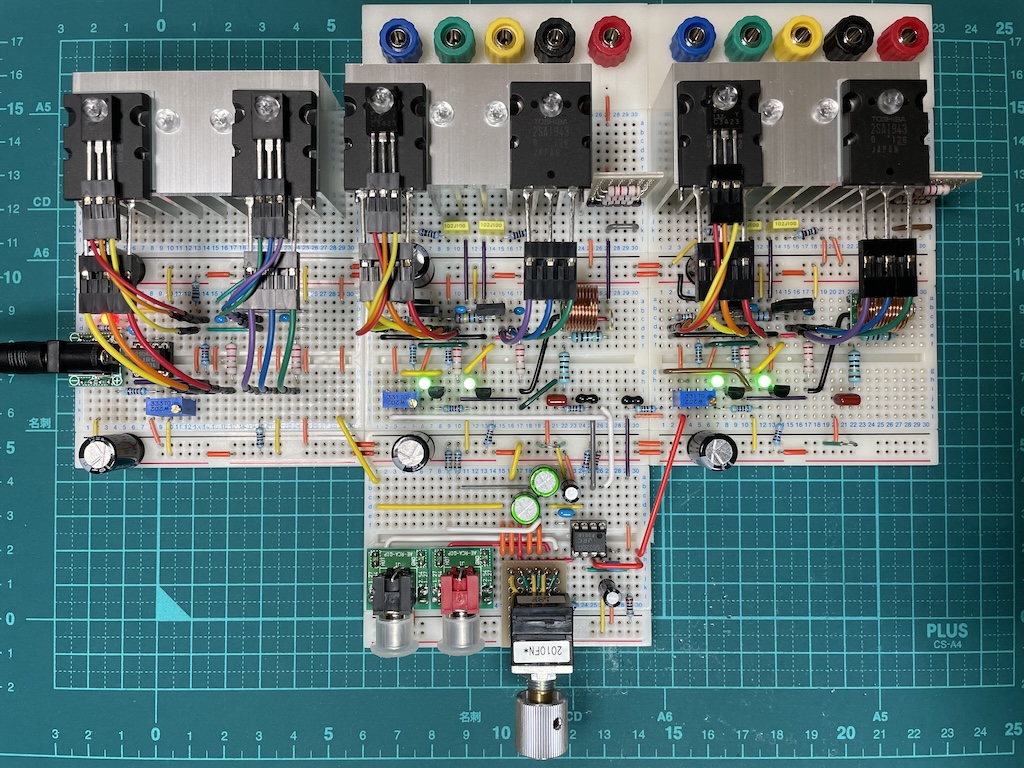

AB級アンプ

　いつものブレッドボード7枚パターンです。前回のFETアンプの緑色の2SJ115が黒くなったぐらいしか、ぱっと見、違いはありません。

4Ωで2W出力時のA点とB点（CH1（黄色）はA点、CH2（水色）はB点）


4Ωで4W出力時のA点とB点（CH1（黄色）はA点、CH2（水色）はB点）

　最初、謎の位相補償回路の場所は、前回のFETアンプと同じように0.1μFのコンデンサを渡していたのですが、JFET入力のオペアンプで軒並み発振して、MUSES01に至っては挿し間違えて壊れたのではないかと思ったぐらいでした。色々と試したところ、JFET入力のオペアンプの発振は止まったものの、今度はバイポーラ入力のオペアンプで発振して...という過程を経て、回路図の1000pFと100Ωになっています。
　この回路で発振しないオペアンプは、バイポーラ入力でNJM5532、MUSES8820、MUSES02、JFET入力でMUSES8920、MUSES8921、MUSES01、OPA827、TROP-008です。ちなみにOPA1612は発振するので使用できません。

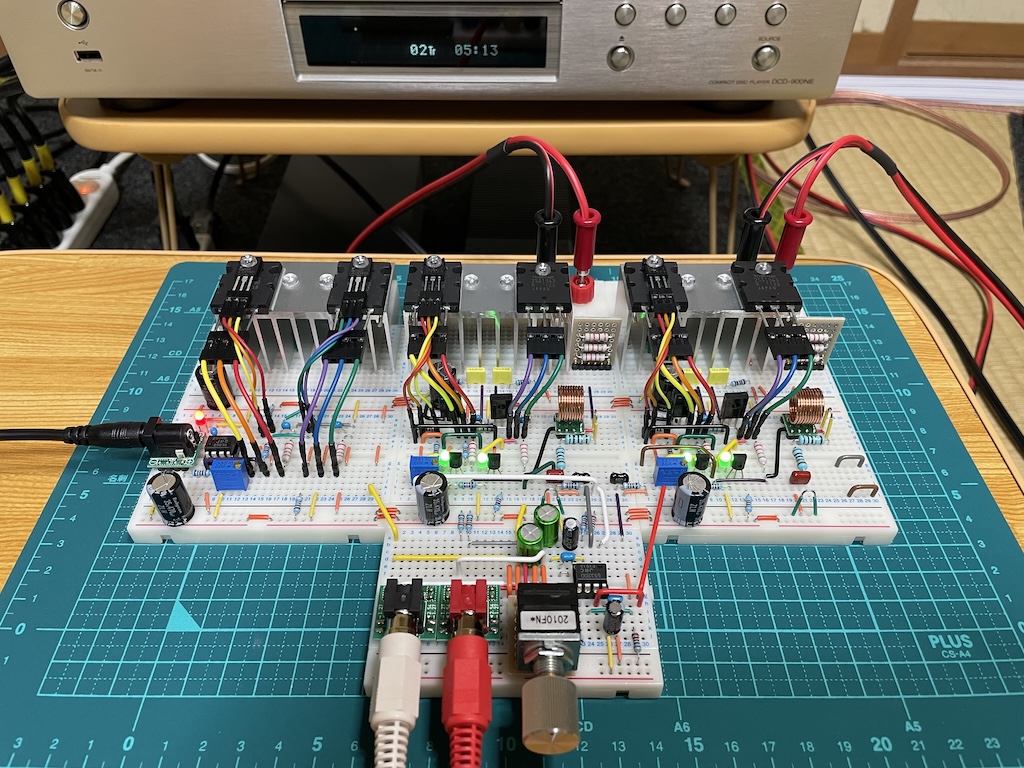

音出し中

　ずっとLinkmanのR1610Gで聴いていて、東京光音電波の2CP601に換えた時に、少しスッキリした音になったように感じましたが、違いがよく分からないので、しばらく2CP601で聴いていようと思います。

（その後...）

　2CP601はシャフトが長く、いつものツマミだと長さが足りないため、少し大きめのツマミに換えてみました。

サトーパーツのK29-6.1とK5440

　どちらもサトーパーツのアルミ製の物で、少し大きめを狙ったはずが、だいぶ大きいような...ｗ。

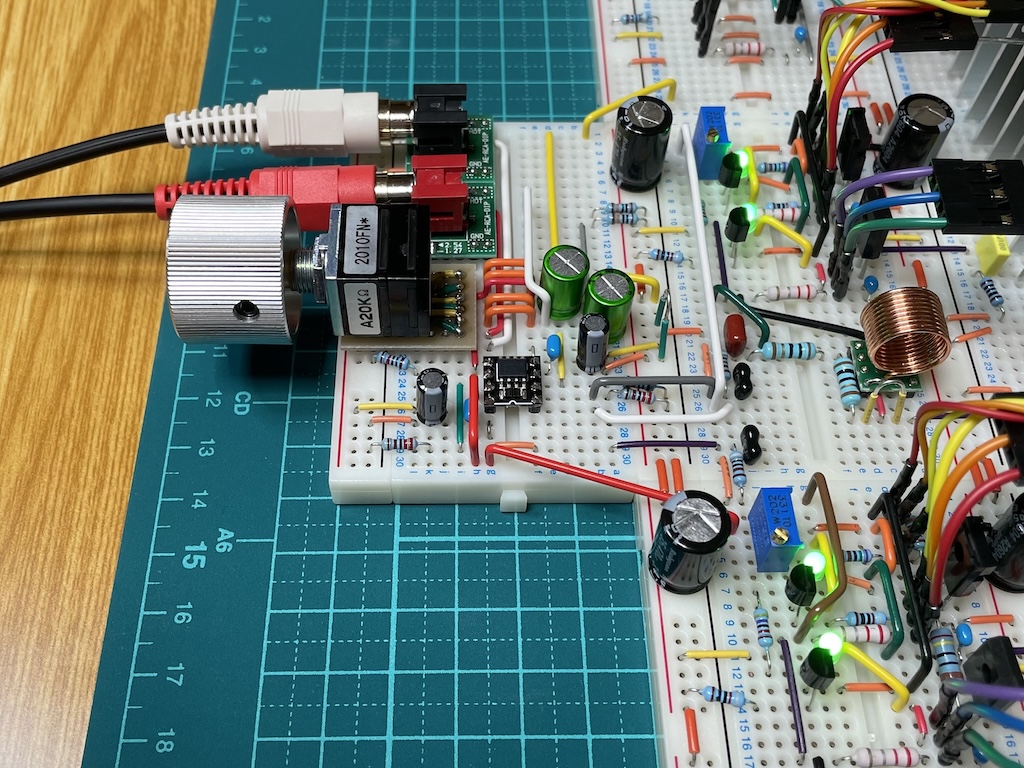

オペアンプをOPA827に交換してみました

　あと、オペアンプを一番のお気に入りのOPA827に交換してみました。これで、ボリュームは2CP601、オペアンプはOPA827、出力段は2SC5200と2SA1943のペア、ツマミは場違いの大きさｗのK5440と、今の私のレベルでは最強のアンプになりました。しばらくはこのままにしておきたいと思います。
