　前回作ったアンプはちょっと横に置いといて、「CQ出版社 定本 トランジスタ回路の設計」の次の課題に行こうと思います。

（第6章のベース接地増幅回路）

　上の写真の左側は以前に作ったレールスプリッタと正弦波発生回路で、今回は右側を作っています。

　これまではベースから信号を入力していましたが、エミッタから入力してベースは接地する回路です。

　綺麗に増幅されています。設計の電圧利得は5なのですが、実際の電圧利得は 5.2V_PP/1.2V_PP = 4.3 になっています。また、ベース接地増幅回路は高周波特性が良いようですが、うちにある機材では測定しようがないので、教科書のグラフを見るに留めておく事にしています。

（第8章のカスコード増幅回路）

　第7章のビデオ・セレクタの設計・製作はすっ飛ばして、第8章のカスコード増幅回路を作ってみました。

　この回路はベース接地増幅回路の良い高周波特性を維持しつつ、入力インピーダンスを高くできるというメリットがあるようです。

　位相が逆相になっています。初段のエミッタ接地回路で逆相になってベース接地回路でそのままなので、そういうものなのでしょう。入力インピーダンスは、1つ上のベース接地回路が R15//R16 = 1k//1k = 500Ω に対して、この回路は R12//R13 = 100k//22k = 18kΩ になっています。

（第9章の負帰還増幅回路）

　やっと負帰還まできました。上の写真に緑色の電解コンデンサが3つありますが、左が入力のカップリングコンデンサ、右が出力のカップリングコンデンサで、中央あたりが負帰還で戻している回路です。

　教科書では入力信号が50mV_PPで電圧利得が100になっているのですが、そんな立派な信号発生器は持っていないので、入力信号を100mV_PPにして電圧利得は50に落としてあります。

　上の画面は、信号の振幅が小さいため、縦軸の1マスが100mVになっています。A点は入力信号なので綺麗な正弦波なのですが、B点は教科書どおり形が歪んでいます。

　水色が出力のC点で縦軸は1Vです。位相はエミッタ接地回路を2つ通っているため同相で、電圧利得は 4.8V_PP/0.1V_PP = 48 になっています。

　ちょっと回路図とオシロスコープの画面が続きすぎたので、息抜きに潤いのある写真でも...。

　オシロスコープで回路の各点を確認するためには、プローブを引っ掛けるチェック用端子が必要なのですが、はんだ付け用の製品はあってもブレッドボード用の物は見たことがありません。そこでどうしているかというと、余っているジャンパー線でチマチマと作って使っています。

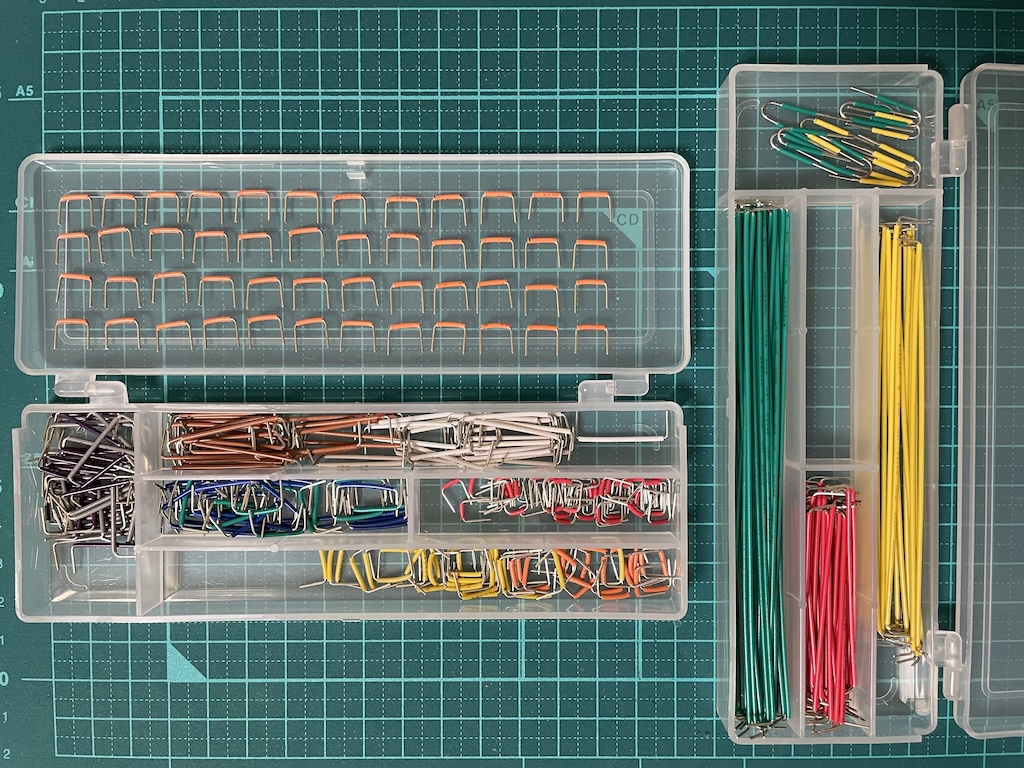

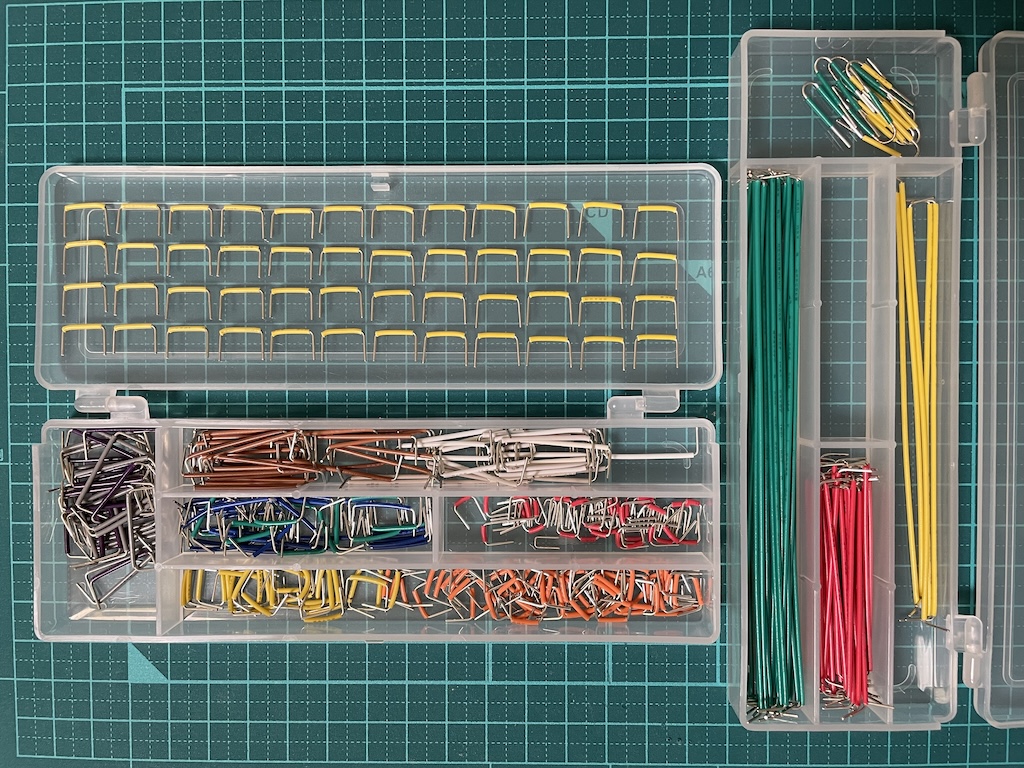

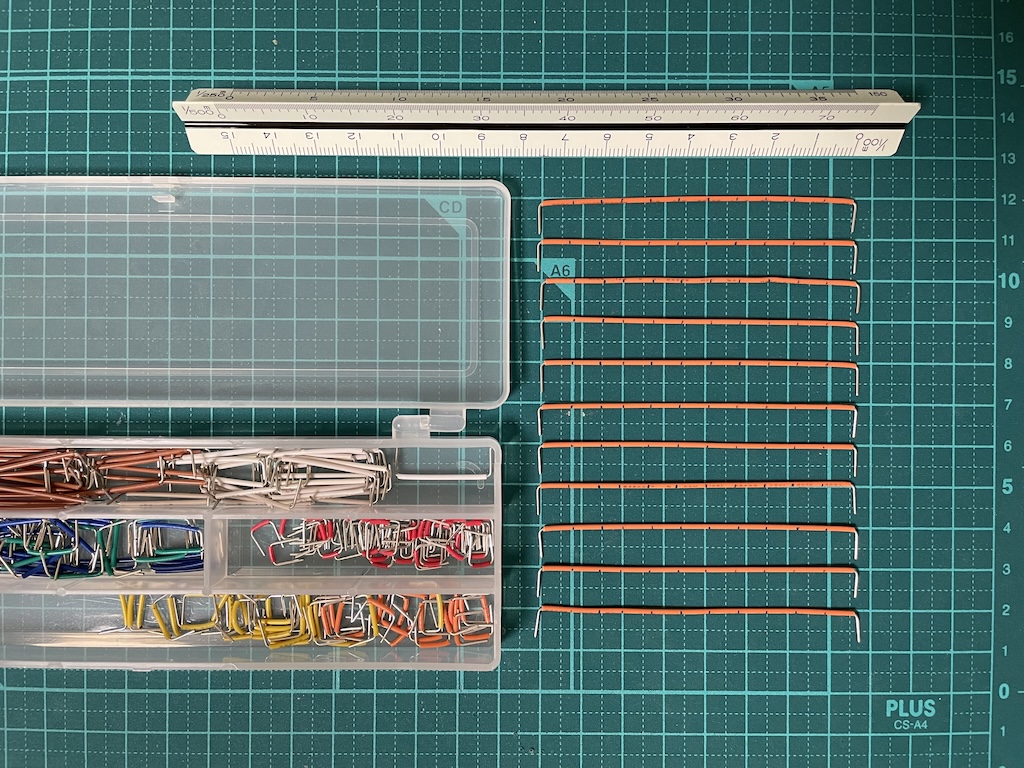

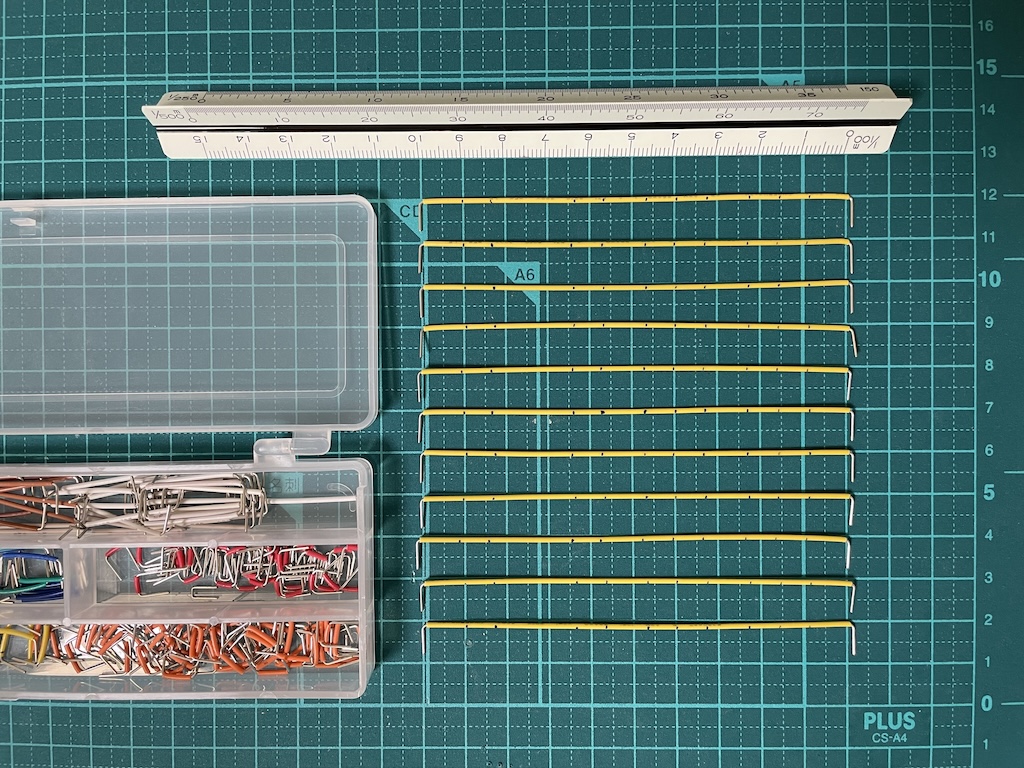

　長いオレンジ色のジャンパー線は7.62mm幅に加工されて無くなるので、余り気味な緑と黄色の長いやつで作っています。ちなみに、写真のとおり1本からチェック用端子2つとジャンパー線1つを作ることができます。

（負帰還増幅回路その２）

　教科書の第9章の後半に、正負両電源でプッシュプルのエミッタフォロワを追加した回路が載っていたので作ってみました。なお、前回作った「波形発生器キット MK-200D」を使っているのは、最近寒くて暖房器具の使用が多いせいか、100mV_PPの正弦波にノイズが乗ってうまくトリガーが掛からないためです。ちなみに、1つ上の回路でもオシロスコープの画面を撮る時には、この波形発生器を使っています。

　（ ）書きに実測値を入れてありますが、場所によっては0.5Vほどズレている場所があります。出力にカップリングコンデンサを入れてあるので、気にしない事にします。

　ちゃんとそれなりに動作しているようです。これでこの章は終わりにして、次回は教科書の先の章に進みたいと思います。
